Orientaciones para el trabajo en casa
|
Periodo |
Primer periodo |
|
Asignatura |
Taller de Mecánica industrial |
|
Competencias |
Verificar
los resultados de los procedimientos matemáticos conforme con los requerimientos
de los diferentes contextos.
Desarrollar la medición aplicando los métodos seleccionados de acuerdo
al proceso industrial y a los estándares internacionales.
Interpretar, analizar y aplicar las normas de Seguridad
Industrial.
Identificar
los diferentes procesos de mecanizado y ajuste manual según las metodologías
de planeación. |
TEMA: USO DEL CALIBRADOR, VERNIER O PIE DE REY
Actividad #2
Lee el siguiente documento:
El calibrador es un instrumento de medición dotado de
una escala y un cursor que desliza en él y fue concebido para tomar dimensiones
lineales por contacto.
El tipo más encontrado en los talleres de
metalmecánica es el que tiene nonio; de todas maneras, generalmente, todos los
tipos permiten tomar medidas externas, internas, de profundidad y resaltos; el
nonio mejora el nivel de precisión del instrumento.
Es un instrumento
sumamente delicado y debe manipularse con habilidad, cuidado, delicadeza, con
precaución de no rayarlo ni doblarlo (en especial, la reglilla de profundidad).
Deben evitarse especialmente las limaduras, que pueden alojarse entre sus
piezas y provocar daños. Mantenerlo limpio y lubricado
Componentes
o partes
Componentes
del pie de rey
Consta de una "regla" con una
escuadra en un extremo, sobre la cual se desliza otra destinada a indicar la
medida en una escala. Permite apreciar longitudes de 1/10, 1/20 y 1/50 de milímetro
utilizando el nonio en el sistema métrico y hasta 1/128avo
y una milésima de pulgada en el sistema inglés. Mediante piezas
especiales en la parte superior y en su extremo, permite medir dimensiones
exteriores, interiores y profundidades. Puede poseer dos escalas: en la imagen
anterior, la inferior es milimétrica y la superior en pulgadas (inch significa
pulgada).
1.
Mordazas para medidas exteriores.
2.
Mordazas para medidas interiores.
3.
Sonda (reglilla) para medida de
profundidades.
4.
Escala con divisiones en centímetros y
milímetros.
5.
Escala con divisiones en pulgadas y
fracciones de pulgada.
6.
Nonio para la lectura de las fracciones de
milímetros en que esté dividido.
7.
Nonio para la lectura de las fracciones de
pulgada en que esté dividido.
8.
Botón de deslizamiento y freno.
Partes del calibrador pie de rey
Las partes fundamentales de un
calibrador, que determinan su funcionamiento son:
La regla que sirve de soporte:
Y la corredera o parte móvil que se
desliza por la regla:
Estas dos partes forman el calibrador:
En todo momento la medida de exterior,
interior y profundidad es la misma, al estar definida por la posición de la
corredera sobre la regla, y que permite hacer la lectura de la medida en la
escala de la regla y en el nonio.
Las tres formas de medida que un calibre
de ajustador nos permite hacer: exterior, interior y profundidad. Con un mismo
instrumento de medida:
Cuando el calibre está cerrado, su
indicación es cero:
El calibrador universal estándar, puede ser utilizado
de cuatro formas diferentes en la medición, veamos algunos ejemplos y
contraejemplos de buenas prácticas:
Procedimiento para tomar medidas con el calibrador
universal:
1.
Abra el calibrador (aleje las caras de contacto) un
poco más que el objeto a ser medido.
2.
Coloque el objeto a medir en la abertura.
3.
Cierre cuidadosamente el instrumento hasta que haya
contacto suave entre las caras y el objeto.
4.
Asegúrese que ellos están paralelos, un pequeño
movimiento puede cambiar esto.
5.
Haga la lectura e interprete la medida.
6.
Abra el calibrador y retire el objeto.
7.
Coloque ambos en un lugar adecuado.
8.
Repita la operación para confirmar la medida.
Evidentemente, es necesario adaptar este procedimiento para cada tipo de
medición, por ejemplo, es posible mover el calibrador antes de la lectura en
medición de profundidad o resaltos, o para mediciones internas el primer paso
es abrir el instrumento un poco menos que el agujero a ser medido y el sexto
paso es cerrar el instrumento antes de retirar del agujero.
Medición externa
Ejemplo 1 – buenas prácticas de medición externa con el calibrador
universal
Permita que el calibrador se alinee con el objeto que
está siendo medido, esto es posible ajustando ambos sin apretar.
Posicione el objeto cerca de la escala principal, sin
tocarla, ejemplo 1
Contraejemplo 1 – medición externa – objeto muy alejado de la escala
Medición interna
Ejemplo 2 – buenas prácticas de medición interna con calibrador universal
Permita que el calibrador se alinee con el agujero o rasgo
que esté siendo medida, esto es posible ajustando ambos sin apretar.
Posicione el objeto lo más cerca posible del cursor,
ejemplo 2
Contraejemplo 2 – medición interna – objeto muy distante del cursor
Medición de profundidades
Permita que la varilla de profundidad del calibrador
se alinee paralelamente con el agujero o rasgo que va a ser medido, esto es
posible ajustando a ambos lados sin apretar.
Medición de profundidad – agujero con fondo cónico
Ejemplo 4 – buenas prácticas de medición interna con calibrador universal –
agujero de broca (la medida se toma en el borde del agujero)
Si usa el lado de la ranura, el tope de la varilla va
a seguir hasta apoyarse en el cono de la punta de la broca, adicionando algunas
décimas de milímetro a la medida, contraejemplo 4
Contraejemplo 4 – medición de agujero de broca – varilla mide parte del
cono
Medición de profundidad – agujero de fondo ciego
Ejemplo 5 – buenas prácticas de medición interna con calibrador universal –
agujero de broca
Para medir la profundidad de un agujero ciego, use el
lado de la varilla de profundidad con la ranura, ejemplo 5, esta práctica evita
la medición del redondeo del fondo.
Contraejemplo 5 – medición de agujero ciego – varilla midiendo rebaba
Lectura de fraccionarios del calibrador en
pulgadas
Leer un pie de rey, vernier o calibrador en pulgadas es sencillo una vez se dominen y
entiendan las unidades en las que está dividido el mismo.
Sin embargo, hay que tener en cuenta que se trabaja en pulgadas, y estas se
subdividen en expresiones más pequeñas y que además estas subunidades se
expresan en forma de fracción.
En el calibrador una pulgada está dividida en 16 partes iguales. Si se toma
una parte de estas 16 se obtiene una fracción llamada 1/16 (un diezyseisavo).
Por lo tanto, 16 partes cada una de 1/16, unidas o sumadas entre sí darán como
resultado 16/16.
Ahora, si a la fracción anterior 16/16 se le hace una operación básica como
la división, es decir si se divide 16 entre 16 el resultado es 1, es decir 1
pulgada; entonces 16/16avos equivalen a una pulgada.
Los valores
del pie de rey en pulgadas
Como se dijo anteriormente, si se toma una parte de las 16 en las que está
dividida la pulgada se obtiene 1/16. Si se toman 2 partes significa que a 1/16
se le debe sumar 1/16
Para sumar dos fraccionarios, primero se deben observar sus denominadores,
si los denominadores son iguales, el resultado de la suma será otro
fraccionario con el mismo denominador, en este caso, el denominador de las dos
fracciones es 16, o sea, el fraccionario resultado tendrá como denominador 16.
Ahora se procede a operar los numeradores de las dos fracciones, hay que
efectuar la suma de 1 + 1, el resultado es 2, por tanto, el valor total de la
suma de 1/16 + 1/16 es 2/16.
2/16 es un número que se puede simplificar, entonces, tomando mitades en el
numerador se obtiene 1 y de nuevo, tomando la mitad en el denominador se
obtiene 8, por tanto, después de simplificar 2/16 se obtiene una equivalencia;
2/16 es equivalente a 1/8.
Todos los fraccionarios del pie de rey en pulgadas están ¡SIMPLIFICADOS!
Vamos con el
tercer fraccionario, recordemos que son 16 fraccionarios los que componen una
pulgada en el pie de rey.
El tercer fraccionario es entonces a 1/8 sumarle 1/16
Para sumar
dos fraccionarios y hacer correcta la lectura de fraccionarios del pie de rey
en pulgadas primero se deben observar sus denominadores, en este caso, los
denominadores NO son iguales, por tanto, no se puede hacer la suma directamente
como en el caso anterior (ver guía de conceptos matemáticos). Pero esto no es
asunto de preocuparse.
Para no complicar mucho el ejercicio, trabajaremos con el concepto de
amplificación de fracciones
1/8 + 1/16
Primero se debe observar los denominadores de las dos fracciones y tomar el
de menor valor, entonces el de menor valor es 8 que pertenece a la fracción 1/8
y aprovechando que es un número divisor exacto de 16, lo multiplicaremos o lo
amplificaremos de tal manera que obtengamos en lugar de 8, 16 para esto se debe
multiplicar 1/8 por 2 tanto en el numerador como en el denominador:
Entonces 1/8 X 2 da como resultado 2/16.
2/16 es equivalente a 1/8
Ahora SÍ se pueden sumar los fraccionarios ya que tienen el mismo
denominador:
2/16 + 1/ 16 y se aplica de nuevo el mismo proceso que en la primera suma,
se deja el mismo denominador, el número 16 y se suman los numeradores, o sea,
el 2 y el 1 cuyo resultado es 3.
Entonces,

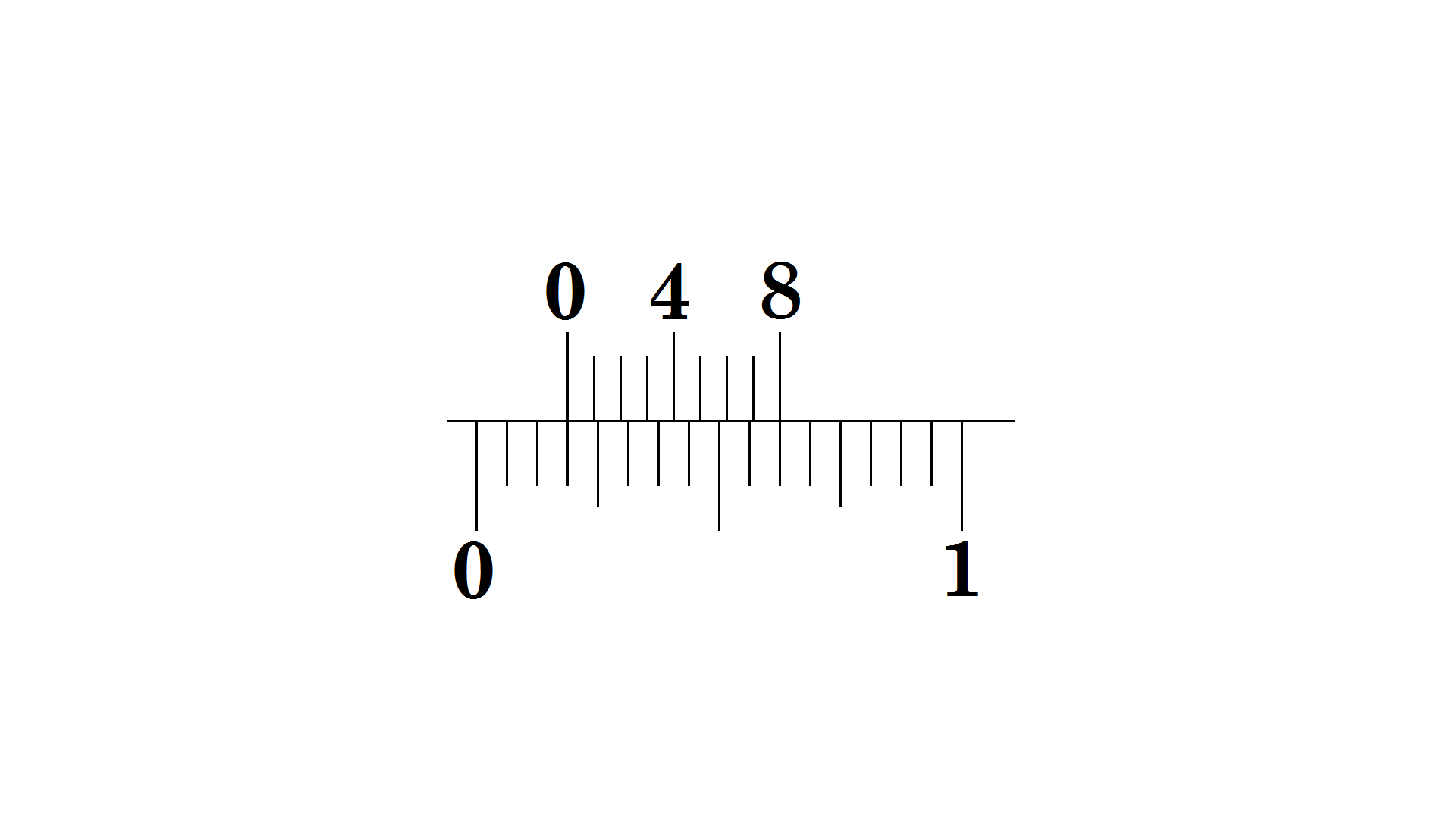

1/16 + 1/8 es 3/16, el valor del tercer fraccionario del pie de rey en pulgadas es 3/16
Vamos por el
cuarto fraccionario del pie de rey en pulgadas.
3/16 + 1/16 = 4/16, que simplificado da 1/4
Vamos por el
quinto fraccionario del pie de rey en pulgadas.
1/4 + 1/16 = 5/16
El sexto fraccionario es sumarle al anterior 1/16
5/16 + 1/16 = 6/16 simplificado queda: 3/8
El séptimo fraccionario es sumarle al anterior 1/16
3/8 + 1/16 = 7/16
El octavo fraccionario es sumarle al anterior 1/16
7/16 + 1/16 = 8/16 = 4/8 = 2/4 =1/2
El noveno fraccionario es sumarle al anterior 1/16
1/2 + 1/ 16 = 9/16
El décimo fraccionario es sumarle al anterior 1/16
9/16 + 1/16 = 10/16 = 5/8
El onceavo fraccionario es sumarle al anterior 1/16
5/8 + 1/16 = 11/16
El doceavo fraccionario es sumarle al anterior 1/16
11/16 + 1/16 = 12/16 = 6/8 = 3/4
El treceavo fraccionario es sumarle al anterior 1/16
3/4 + 1/16 = 13/16
El catorceavo fraccionario es sumarle al anterior 1/16
13/16 + 1/16= 14/16 = 7/8
El quinceavo fraccionario es sumarle al anterior 1/16
7/8 + 1/16 = 15/16
Y por último el dieciseisavo fraccionario es sumarle al anterior 1/16
15/16 + 1/16 = 16/16 = 8/8= 4/4 = 2 /2 = 1 pulgada
Como dijimos
al principio una pulgada es equivalente a 16/16

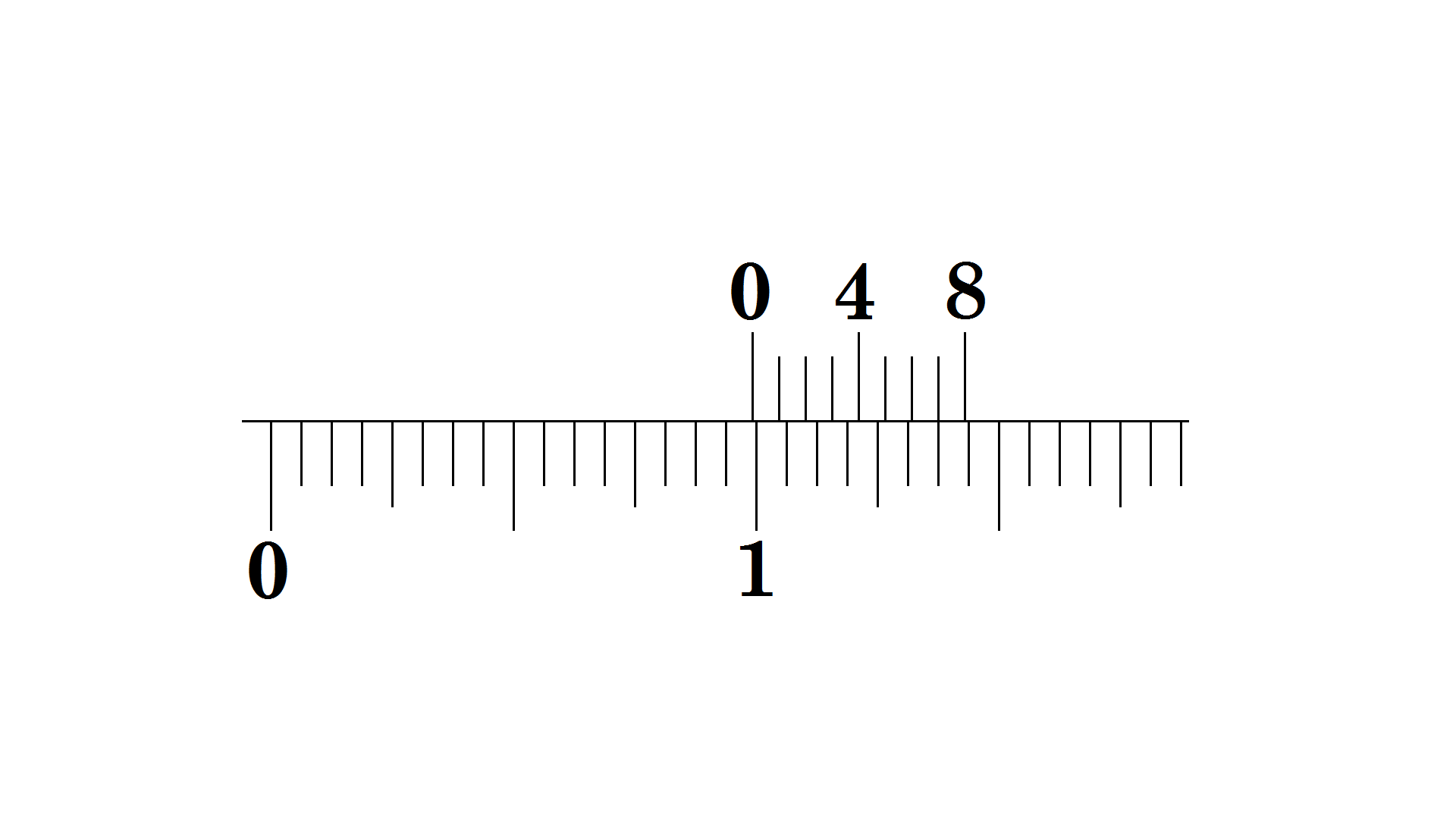

Nonio del
calibrador en pulgadas
El nonio del
pie de rey de
pulgadas, divide a 1/16 en 8 partes iguales esto es:
(1/16) / 8
Para dividir un fraccionario por un número entero, se convierte el número
entero a fraccionario, esto se logra agregándole al entero un denominador y el
valor que siempre se agregará es la unidad, o sea el número 1.
8 = 8/1
Ahora sí se puede efectuar la división de dos números fraccionarios:
1/16 dividido entre 8/1
Y se procede a efectuar la operación:
1X1 / 16X8 esto es multiplicar extremos con extremos y multiplicar medios
con medios.
El resultado es: 1/128
En el nonio
del pie de rey en pulgadas la menor unidad que se puede obtener es
1/128 de pulgada.
1/128+1/128 = 2/128 =1/64
1/64+1/128 = 3/128
3/128+1/128= 4/128 = 2/64 = 1/32
1/32 + 1/128 = 5/128
5/128 + 1/128 = 6/128 = 3/64
3/64+1/128= 7/128
7/128+1/128= 8/128= 4/64=2/32 = 1/16
En conclusión, 8/128 es equivalente a 1/16 de pulgada
Reglas para
tomar lecturas de 1/128 en el calibrador en pulgadas
1. Contar las
posiciones en la regla antes del cero del nonio.
2. Verificar
qué división del nonio coincide exactamente con una división de la regla en
pulgadas.
Si coincide la primera o la tercera o la quinta o la séptima división del nonio (impares) con una de la regla, entonces se multiplica el número de divisiones de la regla que están antes del cero del nonio por 8. Si coincide la primera división del nonio con una de la regla se suma 1, si coincide la tercera división del nonio con una de la regla se suma 3, si coincide la quinta división del nonio con una de la regla se suma 5 y si coincide la séptima división del nonio con una de la regla se suma 7. El anterior valor es el numerador del fraccionario, el denominador es 128.
2. Si coincide
la segunda o la sexta división del nonio con una de la regla, entonces se
multiplica el número de divisiones de la regla que están antes del cero del
nonio por 4. Si coincide la segunda división del nonio con una de la regla se
suma 1 y si coincide la sexta división del nonio con una de la regla, se suma
3.
3. El valor
anterior es el numerador del fraccionario, el denominador es 64.
4. Si coincide
la cuarta división del nonio con una de la regla, entonces se multiplica el número
de divisiones de la regla que están antes del cero del nonio por 2. y se suma
1.
5. El valor
anterior es el numerador del fraccionario, el denominador es 32.
Si en la lectura de fraccionarios del pie de rey en pulgadas, el cero del
nonio pasa del número 1 de la regla, significa que se ha sobrepasado 1 pulgada,
por tanto, a la lectura en fracciones hay que agregarle el valor que se indica
en la regla antes del fraccionario.
Ejemplos de
lectura del calibrador en fracciones de pulgada:
¾:
19/128:
25/32:
11/128:
15/128:
2 ½:
Ejercicios
propuestos:
En
tu cuaderno y de tu propio puño y letra establecer y graficar como en los
ejemplos anteriores las siguientes lecturas del calibrador en fracciones de
pulgada:
27/128
41/64
5 15/64
9 7/8
1 1/8
91/32
65/64
5/8
3 ¾
31/16
Bibliografía:
https://www.stefanelli.eng.br/es/uso-calibre-pie-rey/
https://www.metalmecanica-facil.mahtg.com/lectura-de-fraccionarios-del-pie-de-rey-en-pulgadas/
https://es.wikipedia.org/wiki/Calibre_(instrumento)
Nota: Al regresar a las clases presenciales cuando se dé la
alternancia deberán presentarme su cuaderno con todas las actividades desarrolladas
hasta ese momento.
Tómenle unas fotos a su cuaderno donde depositaron las
preguntas y las respuestas y envíenlas a mi correo que está al comienzo de la
guía.
¡Éxito en su actividad! Además de ayudarles en el desarrollo
de su modalidad, esta actividad les ayuda a prepararse para las pruebas de
estado.
¡FELICITACIONES, PRONTO NOS VEREMOS!
|
INSTITUCIÓN EDUCATIVA INEM JORGE ISAACS ESTRATEGIA DE APRENDIZAJE EN CASA Actividad N°01 año 2021 TÉCNICO EN MECANICA INDUSTRIAL Asignatura: TALLER DE MECANICA
INDUSTRIAL Grado 11° |
|
Nombre: ____________________________________ Grupo: ________ |
En este 2021 les envío un saludo muy especial para las familias y en
especial para mis estudiantes que en estos momentos se encuentran en casa. Los
invito para que con mucho amor y tolerancia compartan en familia las
actividades académicas y también otro tipo de pasatiempos y juegos donde se
fortalezcan los lazos de unión y amor. Aquí les dejo estas actividades para que
las realicen y enriquezcan sus conocimientos de la especialidad.
Les comparto mi correo, para que envíen sus actividades:
Docente: Luis Alfonso Hidalgo
Correo: d.ine.luis.hidalgo@cali.edu.co
Cel:3154850835
Orientaciones para el trabajo en casa
|
Periodo |
Primer periodo |
|
Asignatura |
Taller de Mecánica industrial |
|
Competencias |
Verificar
los resultados de los procedimientos matemáticos conforme con los requerimientos
de los diferentes contextos. Desarrollar la medición aplicando los métodos seleccionados de acuerdo
al proceso industrial y a los estándares internacionales. Interpretar, analizar y aplicar las normas de Seguridad
Industrial. Identificar
los diferentes procesos de mecanizado y ajuste manual según las metodologías
de planeación. |
TEMA: Repaso
de matemáticas, medición y mecanizado
Actividad:
De acuerdo con el texto de las guías físicas del año
pasado que también fueron publicadas en mi blog, respondan en su cuaderno con su
propio puño y letra las siguientes preguntas (si es necesario investiguen un
poco más)
Deben escribir en su cuaderno el cuestionario también
de la siguiente manera:
Escriben la pregunta en orden según la numeración e
inmediatamente colocan la respuesta.
1.
¿Qué
es mecanizado y cuáles son los diferentes tipos de mecanizado? Explica en que
consiste cada uno.
2.
Menciona
12 normas de seguridad en el taller mecánico.
3.
¿Cuáles
son los factores principales que caracterizan un agujero desde el punto de
vista de su mecanizado?
4.
¿Cuáles
son los parámetros de corte en el taladrado?
5.
¿Cuál
es el nombre genérico de las máquinas usadas en mecanizado por arranque de
viruta?
6.
¿Qué
consideraciones debes tener en cuenta para elegir la broca apropiada en una
operación de taladrado?
7.
¿Qué
diferencias hay entre una broca para perforar metales y una broca para perforar
paredes de concreto o cemento?
8.
En tus
palabras y de acuerdo con el texto define la velocidad de corte. ¿Cómo se
calcula y para qué sirve este cálculo?
Qué es:
1. Medición.
2. Instrumento de medida.
3. Tolerancia.
4. Unidad de medida.
5. El sistema internacional de unidades “SI”
se basa en siete unidades básicas según la magnitud indicada. ¿Cuáles son estas
siete magnitudes, el nombre de la unidad y el símbolo correspondientes? Haz una
tabla.
Realizar
las siguientes operaciones de fraccionarios:
a) 5/8 + 37/64
b) 21/64 + 17/16
c) 5/8 – 37/64
d) 21/64 – 17/16
e) 5/8 x 37/64
f) 21/64 x 17/16
g) 5/8 ÷ 37/64
h) 21/64 ÷ 17/16
Convertir
los siguientes fraccionarios mixtos a enteros y decimales:
A. 7 5/8 +
3 3/8
B. 21 41/128
– 33 45/64
Nota: Al regresar a las clases presenciales cuando se dé la
alternancia deberán presentarme su cuaderno con todas las actividades
desarrolladas hasta ese momento.
Tómenle unas fotos a su cuaderno donde depositaron las
preguntas y las respuestas y envíenlas a mi correo que está al comienzo de la
guía.
¡Éxito en su actividad! Además de ayudarles en el desarrollo
de su modalidad, esta actividad les ayuda a prepararse para las pruebas de
estado.
¡FELICITACIONES, PRONTO NOS VEREMOS!
LAS ACTIVIDADES DEL AÑO 2020 PARA EL SERVICIO EDUCATIVO EN CASA MEDIADO POR LAS TIC SE HAN DEJADO COMO GUIAS DE REPASO
FECHA INICIO DE LA
ACTIVIDAD: martes 26 de mayo de 2020
Recuerden enviar la actividad desarrollada a mi correo l.hidalgoinem@gmail.com
COMPETENCIAS:
La Trazabilidad es la propiedad
de un resultado de medición de estar relacionado a referencias establecidas
llamadas patrones de medida. ¿Cómo hacemos, por ejemplo, para saber que el
valor que nos indica la balanza de un comercio es confiable? Para ello, se pesa
con dicha balanza un conjunto de pesas de referencia, llamadas pesas patrones,
y se compara el valor indicado con el previamente conocido de estas pesas,
verificando que coincidan (o que "casi" coincidan). Este proceso se
denomina calibración, y es la manera de brindar trazabilidad a las mediciones
que se efectúen con la balanza. Pero ¿cómo sabemos que los valores de esas
pesas patrones son confiables? Debemos entonces calibrarlas contra otros
patrones de categoría superior. Y a su vez, éstos contra otros de categoría aún
más elevada. Y esto sería la historia del huevo o la gallina si no hubiera algo
a lo que llamamos "un patrón primario", una referencia internacional
vinculada a la misma definición de las unidades de medida. El patrón primario
de masa es una pesa de 1 kg de platino iridiado mantenida en los laboratorios
del Bureau Internacional de Pesas y Medidas (BIPM) de Francia.
Magnitud (mensurable o
medible)
Magnitud básica
Dimensión de una magnitud
.
es la dimensión tanto de la concentración en
masa como la densidad de masa.
Unidad (de medida)
Sistema Internacional de unidades, SI
Magnitud
|
Nombre
|
Símbolo
|
Magnitud
|
Nombre
|
Símbolo
|
Longitud
|
Metro
|
M
|
Temperatura Termodinámica
|
Kelvin
|
K
|
Masa
|
Kilogramo
|
Kg
|
Cantidad de Sustancia
|
Mol
|
mol
|
Tiempo
|
Segundo
|
S
|
Intensidad Luminosa
|
Candela
|
cd
|
Corriente Eléctrica
|
Ampere
|
A
|
Unidad de medida
derivada coherente
Puede expresarse como un producto de potencias de
las unidades básicas con un factor de proporcionalidad igual a uno (involucra
una relación de dos o más unidades básicas). La coherencia puede establecerse
solamente con respecto a las unidades básicas de un sistema determinado. Una
unidad puede ser coherente en un sistema y no serlo en otro. Por ejemplo: Las
unidades siguientes (expresadas por sus símbolos) forman parte del sistema
coherente de unidades de la mecánica en el Sistema Internacional de unidades
SI:
Hz = s-1; m·s-1; m·s-2; que es una unidad de
frecuencia llamada Hertz
N = kg·m·s-2; que es una unidad de fuerza llamada
Newton
Pa = kg·m-1·s-2; que es una unidad de presión
llamada Pascal
J = kg·m-2·s-2; que es una unidad de energía llamada
Joule
W = kg·m2 ·s-3 que es una unidad de corriente
llamada Watio
Medición
Metrología
Transductor de medida
Instrumento (de medida) visualizador
Instrumento (de medida) registrador
Notas generales
TOLERANCIAS Y DIMENSIONAMIENTO
INSTRUMENTOS DE MEDICIÓN DEL LABORATORIO
Escala
La escala es el
instrumento de medición más básico. Su
uso y aplicación es muy generalizado pues resuelve mediciones directas o con
compás con exactitudes de hasta 1/64” (~0.015” o 0.4 mm)
Compases
Calibrador pie de rey o Vernier
Micrómetro
Galgas
Telescópicas
OBJETIVOS
SEGURIDAD
ATENCIÓN
|
MOTIVO
|
No aplicar esfuerzo excesivo al instrumento
de medición.
|
Esto podría provocar una
deformación permanente en el instrumento.
|
No retirar del área de metrología ningún
instrumento especializado de medición.
|
El área cuenta con
temperatura controlada y cambiar el instrumento de ambiente podría generar
errores de medición por dilatación térmica.
|
Limpiar la pieza y superficie del área de
contacto del instrumento con la pieza.
|
Lograr una medición
correcta.
|
Mantener limpio en todo momento el
instrumento que se ha utilizado.
|
No perder la calibración y
así no perder la precisión del instrumento.
|
No hay comentarios:
Publicar un comentario
